CASSETTE DI PROTEZIONE – SERIE CASS

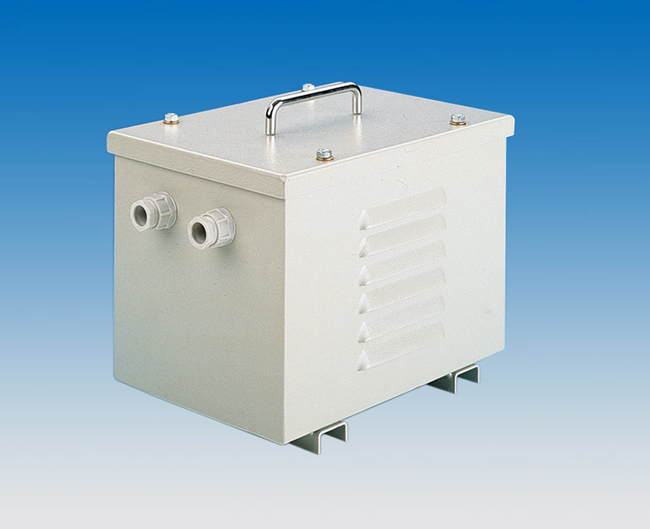

I trasformatori possono essere protetti onde evitare un eventuale contatto accidentale delle parti in tensione. Le protezioni si dividono essenzialmente in due tipi: 1) parziale: solo sulla morsettiera; 2) totale in cassetta metallica. Nel primo tipo la protezione morsetti BBR è IP20, nel secondo tipo, che riguarda il trasformatore situato in cassetta, varia dal tipo di cassetta. La struttura della cassetta è in rapporto al peso del trasformatore che verrà installato. Nelle versioni dove vengono installati piccoli trasformatori, la cassetta è corredata da maniglie per il sollevamento, mentre nelle versioni più grosse vi sono dei golfari. Tutte le cassette sono già comprese di pressa cavi di dimensioni adeguate per il passaggio dei cavi.
Normalmente le cassette vengono verniciate sia internamente che esternamente con vernice epossidica RAL 7032.

IP: International Protection
Diamo una breve spiegazione delle cifre che appaiono sempre dopo queste due lettere. Il grado di protezione viene verificato con due prove:

  • contro la penetrazione dei corpi solidi esterni;
  • contro la penetrazione dei liquidi.

1ª cifra definita dalle norme CEI 70-1 – IEC 529 – IEC 144 – UTE C 20-010 – DIN 40050
2ª cifra definita dalle norme CEI 70-1 – IEC 529 – IEC 144 – UTE C 20-010 – DIN 40050

  • Protezione contro la penetrazione di corpi solidi esterni:
    • 0. Non protetto.
    • 1. Protetto contro i corpi solidi superiori a 50 mm. (es.: contatti involontari della mano).
    • 2. Protetto contro i corpi solidi superiori a 12 mm. (es.: dito della mano).
    • 3. Protetto contro i corpi solidi superiori a 2,5 mm. (arnesi, fili).
    • 4. Protetto contro i corpi solidi superiori a 1 mm. (arnesi e fili sottili)
    • 5. Protetto contro la polvere.
    • 6. Totalmente protetto contro la polvere.



  • Protezione contro la penetrazione dei liquidi:
    • 0. Non protetto.
    • 1. Protetto contro le cadute verticali di gocce d’acqua.
    • 2. Protetto contro le cadute di gocce fino a 15° dalla verticale.
    • 3. Protetto contro le cadute d’acqua a pioggia.
    • 4. Protetto contro spruzzi d’acqua da tutte le direzioni.
    • 5. Protetto contro getti d’acqua da tutte le direzioni.
    • 6. Protetto contro getti d’acqua simili a onde marine.
    • 7. Protetto contro gli effetti dell’immersione.
